Co to jest łącznik mechaniczny do rur HDPE?

Ekipa konserwacyjna przybywa do zakopanej w ziemi linii wodnej HDPE, która przecieka w wilgotnym rowie. Nie ma maszyny elektrooporowej, generatora i nie ma wystarczająco dużo miejsca, aby przenieść ciężką platformę do zgrzewania doczołowego. W ciągu godziny załoga wycina uszkodzoną sekcję, nasuwa sprzęgło mechaniczne, dokręca śruby i poddaje połączenie próbie ciśnieniowej. To jest główne zadanie mechanicznego złącza do rur HDPE.

Krótka odpowiedź jest następująca: łącznik mechaniczny do rur HDPE to nietopliwe urządzenie łączące, które łączy dwa końce rury poprzez zaciśnięcie wokół zewnętrznej strony rury. Wykorzystuje uszczelkę elastomerową, sztywną obudowę i mechaniczny element dokręcający, taki jak przykręcany pierścień, gwintowana nakrętka lub segment ściskany. Powierzchnia rury HDPE nie ulega stopieniu, a do spawania nie jest potrzebna energia elektryczna.

Złącze mechaniczne nie tworzy monolitycznej ścianki rury. Zamiast tego tworzy uszczelnione połączenie mechaniczne, które przenosi ciśnienie przez uszczelkę i przenosi siłę osiową poprzez tarcie, gwinty lub dodatni profil blokujący. To rozróżnienie ma znaczenie w przypadku ciśnień znamionowych, instalacji zakopanej i długoterminowej konserwacji.

To sprawia, że ​​złącza mechaniczne są przydatne przy pracach naprawczych, tymczasowych obwodnicach, połączeniach przejściowych i sytuacjach, w których spawanie jest niepraktyczne. Nie zawsze są one najtańszym rozwiązaniem w przypadku nowego, długiego rurociągu, ale rozwiązują inny zestaw problemów.

W poniższych akapitach omówiono główne typy złączek, kwestie ciśnienia, procedurę montażu, typowe błędy i praktyczne kryteria wyboru w oparciu o to, co widzimy w naszej własnej fabryce rur i złączek HDPE.

Jak działa łącznik mechaniczny w rurze HDPE

Każde złącze mechaniczne działa na tej samej podstawowej zasadzie: ściskanie promieniowe tworzy uszczelnienie, a korpus złącza utrzymuje oba końce rury w jednej linii. Kiedy instalator dokręca nakrętkę lub zestaw śrub, łącznik dociska jedną lub więcej elastomerowych uszczelek do zewnętrznej ściany rury HDPE. Ponieważ HDPE jest tworzywem termoplastycznym, powierzchnia rury odkształca się nieznacznie pod wpływem ściskania, co pomaga uszczelce wypełnić wszelkie nierówności powierzchni.

Wytrzymałość złącza zależy od trzech czynników: wielkości promieniowego ściskania uszczelki, odporności oprawy na rozszerzanie pod ciśnieniem oraz wielkości utwierdzenia osiowego pomiędzy dwoma końcami rury.

Krytycznym rozróżnieniem jest powściągliwość i brak powściągliwości. Utwierdzone sprzęgło mechaniczne zaprojektowano tak, aby wytrzymywało siły wyciągające spowodowane ciśnieniem wewnętrznym, skurczem termicznym lub ruchem gruntu. Sprzęgło nieutwierdzone może utrzymać ciśnienie w krótkim teście, ale może się ześlizgnąć, jeśli siły osiowe są duże. W przypadku rur zakopanych należy zawsze sprawdzić, czy łącznik ma mechanizm zaciskowy i czy wymagane są bloki oporowe.

Ponieważ rura HDPE rozszerza się i kurczy pod wpływem zmian temperatury, konstrukcja łącznika mechanicznego musi umożliwiać niewielki ruch osiowy, w przeciwnym razie otaczająca instalacja musi być utwierdzona. Jest to szczególnie ważne w przypadku rur naziemnych narażonych na bezpośrednie działanie promieni słonecznych.

Główne typy złączy mechanicznych do rur HDPE

Sprzęgła mechaniczne nie stanowią pojedynczej rodziny produktów. Istnieją co najmniej cztery popularne konstrukcje stosowane w rurach HDPE: złącza z tuleją zaciskową, połączenia kołnierzowe, gwintowane złączki przejściowe i skręcane złącza z dzieloną tulejką. Każdy z nich charakteryzuje się inną logiką instalacji, wydajnością ciśnieniową i sposobem konserwacji.

Wybierając typ, zacznij od połączenia, którego faktycznie potrzebujesz. W przypadku łączenia dwóch gładkich końców rur HDPE najbardziej bezpośrednim rozwiązaniem jest złączka z tuleją zaciskową. Jeżeli podłączasz do kołnierza pompy, użyj adaptera kołnierzowego. Jeśli łączysz się z gwintowanym elementem metalowym, użyj gwintowanej złączki przejściowej.

Sprzęgło mechaniczne a spawanie: kluczowe różnice

Zgrzewanie tworzy trwałe, monolityczne połączenie poprzez stopienie cząsteczek HDPE. Złącze mechaniczne tworzy rozłączne połączenie poprzez dociśnięcie elastomeru do rury. Fuzja jest na ogół pierwszym wyborem w przypadku nowych zakopanych rurociągów wodociągowych i gazowych. Łączenie mechaniczne jest zwykle bardziej praktycznym wyborem w przypadku napraw, prac awaryjnych, przejść i instalacji, w przypadku których nie można dostarczyć sprzętu do stapiania na miejsce.

W przypadku rurociągów, w których możliwe jest stapianie, pozostaje to najpopularniejszą metodą łączenia, ponieważ nie opiera się na elastomerze, który może się starzeć. Fuzja ma jednak rzeczywiste ograniczenia: wymaga zasilania, czystych lub suchych powierzchni, przeszkolonych operatorów i wystarczającej przestrzeni wokół rury. Sprzęgła mechaniczne są celowo projektowane z myślą o sytuacjach, w których takie warunki nie występują.

Przed wyborem pełnego programu spawalniczego warto porównać same metody zgrzewania. Nasz porównanie zgrzewania gniazdowego i zgrzewania doczołowego wyjaśnia, gdzie każdy proces pasuje do rzeczywistego projektu rurociągu.

Tam, gdzie preferowanym wyborem są sprzęgła mechaniczne

Złącza mechaniczne nie zastępują wszystkich zgrzewań. Są preferowanym rozwiązaniem w określonych warunkach: naprawy awaryjne, tymczasowe obejście, przejście z materiałów mieszanych, instalacja w ograniczonej przestrzeni i połączenia z urządzeniami kołnierzowymi.

Złącza mechaniczne są powszechne w miejskich wodociągach, sieciach irygacyjnych, liniach szlamu kopalnianego, rurociągach do procesów przemysłowych i zastosowaniach morskich. Służby budowlane stosują również złącza mechaniczne w systemach drenażowych i syfonowych HDPE, szczególnie tam, gdzie dostęp do spawania jest ograniczony.

Wartości ciśnienia i ograniczenia techniczne

Prawidłowo dobrane złącza mechaniczne wytrzymują tę samą klasę ciśnienia nominalnego, co sama rura HDPE. Praktycznym ograniczeniem jest nie tylko uszczelnienie, ale także wytrzymałość złącza na wyrywanie osiowe i ruch rury zależny od temperatury.

SDR rury wpływa na średnicę zewnętrzną dla danego rozmiaru nominalnego, ale co ważniejsze, wpływa na sztywność ścianki i wielkość ściskania promieniowego, jakie rura może wytrzymać. Złącze zaprojektowane dla SDR 11 może również pasować do SDR 17, ponieważ średnica zewnętrzna jest taka sama, ale zakres ściskania uszczelki i zachowanie przyczepności są inne. Zawsze sprawdzaj zakres grubości ścianek podany na etykiecie łącznika.

Samo ciśnienie znamionowe nie mówi, czy sprzęgło jest utwierdzone. Nieutwierdzone łączniki mechaniczne mogą utrzymać ciśnienie w teście statycznym, a mimo to nie zadziałają, gdy rura skurczy się pod wpływem zimnej pogody lub gdy ruch gruntu rozerwie połączenie. W przypadku rurociągów podziemnych należy zastosować łącznik utwierdzony, zewnętrzny system kotwienia lub blok oporowy.

Temperatura zmienia również długoterminowe zachowanie HDPE. Przy wyższych temperaturach roboczych dopuszczalne ciśnienie robocze maleje. Gdy system będzie działał w temperaturze powyżej 20°C, wybierz grubszą ściankę rury i upewnij się, że materiał uszczelki w złączu mechanicznym jest przystosowany do temperatury płynu. Uszczelki EPDM są powszechne dla wody, ale są niekompatybilne z węglowodorami i niektórymi chemikaliami.

Produkty gwintowane i ściskane do połączeń mechanicznych

Z naszego własnego programu produkcyjnego dwie najbardziej odpowiednie rodziny połączeń mechanicznych to złączki gwintowane HDPE i złączki zaciskowe PE/PP. Są one komplementarne: złączki gwintowane stosuje się, gdy miejsce połączenia ma gwint BSP lub NPT, natomiast złączki zaciskowe stosuje się, gdy złącze wymaga prostego połączenia kielichowego bez ogrzewania.

Jako producent rur i kształtek obrabiamy lub formujemy gwinty bezpośrednio w korpusie PE100. Pozwala to uniknąć mieszania oddzielnej metalowej wkładki z częścią zwilżaną, sprawia, że ​​złączka jest lżejsza i zapewnia instalatorowi czystą geometrię gwintu do uszczelnienia. Złączki zaciskowe serii PE/PP działają na podobnej zasadzie mechanicznej: wkładkę umieszcza się na końcu rury, dokręca zakrętkę i dociska o-ring lub uszczelkę do ścianki rury.

Obie rodziny produktów rozwiązują rzeczywiste problemy instalacyjne. Wykonawca podłączający linię polietylenową do pompy ze stali nierdzewnej może zastosować adapter z gwintem zewnętrznym po stronie HDPE i standardowy kołnierz lub złączkę gwintowaną po stronie urządzenia. Zespół konserwacyjny naprawiający niskociśnieniową linię wodną bez sprzętu do zgrzewania może zastosować zaciskową złączkę kielichową z PE/PP i zakończyć pracę w ciągu kilku minut.

Adapter z gwintem zewnętrznym HDPE do połączeń rurowych odpornych na korozję Ten adapter łączy rury HDPE z gwintowanymi urządzeniami metalowymi, zapewniając odporność chemiczną i szczelne uszczelnienie. Jego lekka konstrukcja upraszcza instalację, dzięki czemu idealnie nadaje się do systemów z mieszanych materiałów. Zobacz produkt →

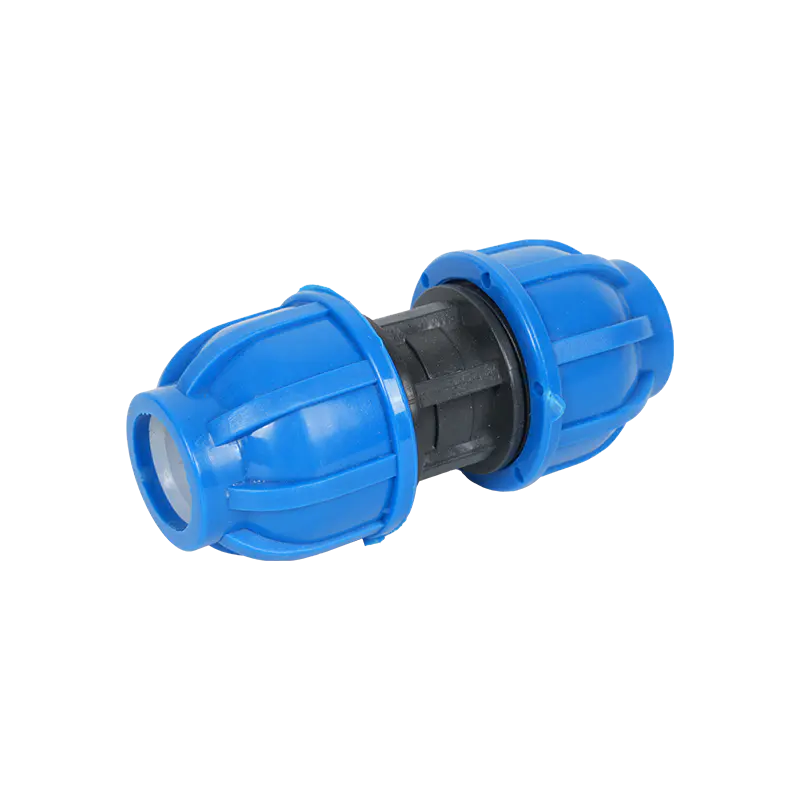

Mufa zaciskowa PE/PP do łączenia rur bez użycia narzędzi Mufa ta łączy rury o tej samej średnicy bez spawania lub zgrzewania, wykorzystując mechanizm kompresyjny zapewniający bezpieczne i szczelne dopasowanie. Nadaje się do zastosowań związanych z wodą, gazem i nawadnianiem, gdzie liczy się szybka naprawa. Zobacz produkt →

Procedura montażu sprzęgieł mechanicznych krok po kroku

Najszybsza instalacja łącznika mechanicznego nadal nie powiedzie się, jeśli rury zostaną źle przygotowane. Ponieważ uszczelnienie mechaniczne opiera się na dociskaniu do powierzchni zewnętrznej, koniec rury musi być czysto przycięty, sfazowany, czysty i włożony na odpowiednią głębokość.

1. Przed wyborem łącznika należy sprawdzić zewnętrzną średnicę rury, grubość ścianki i SDR. Nie zakładaj, że rozmiar nominalny jest wystarczający.
2. Przytnij kwadrat rury HDPE za pomocą obcinaka do rur, piły ręcznej ze skrzynką uciosową lub obcinaka krążkowego. Unikaj szorstkiego, spiralnego cięcia, które może uszkodzić uszczelkę.
3. Sfazuj lub usuń zadziory z zewnętrznej krawędzi końca rury. Fazowanie od 15 do 30 stopni pomaga wsunąć rurę w uszczelkę bez jej przesuwania.
4. Oczyścić zewnętrzną powierzchnię rury. Usuń błoto, tłuszcz, luźne wióry PE i wilgoć powierzchniową z obszaru, który będzie miał kontakt z uszczelką.
5. Sprawdź oznaczenie głębokości wsunięcia na korpusie złącza. Jeśli nie ma oznaczenia, umieść oba końce rur obok siebie i przed montażem zmierz głębokość.
6. Zdemontować łącznik na tyle, aby nasunąć obudowę, pierścienie dociskowe i uszczelki na rurę we właściwej kolejności.
7. Włóż pierwszy koniec rury na pełną głębokość, następnie włóż drugi koniec rury, aż oba zostaną prawidłowo umieszczone wewnątrz tulei.
8. Ręcznie dokręć równomiernie śruby lub nakrętki, a następnie użyj klucza dynamometrycznego, aby dokręcić je na krzyż. Nigdy nie dokręcaj całkowicie jednej strony przed drugą.
9. Sprawdź, czy rura pozostaje w tym samym ułożeniu i czy szczelina między końcami rury jest równa. Jednostronna szczelina może zmniejszyć skuteczność uszczelnienia.
10. Powoli wykonaj próbę ciśnieniową złącza, kierując się ciśnieniem roboczym układu. Obserwuj sprzęgło pod kątem wycieków podczas utrzymywania ciśnienia początkowego i ponownie po stabilizacji termicznej.

Jeżeli w sprzęgle obowiązuje specyfikacja momentu obrotowego, należy się jej trzymać. Nadmierne dokręcenie może spowodować zmiażdżenie ścianki rury PE lub wypchnięcie uszczelki do nieprawidłowego położenia. Niedokręcenie powoduje, że uszczelka jest nieprzygotowana na ciśnienie robocze. Klucz dynamometryczny to niewielka inwestycja w porównaniu z kosztem wykopywania zakopanego złącza.

Typowe błędy i ryzyko związane z zamówieniami

Większość uszkodzeń połączeń mechanicznych rur HDPE nie jest spowodowana złą konstrukcją złącza. Wynikają one z nieprawidłowego wymiarowania, złego przygotowania powierzchni, nierównego dokręcenia lub użycia nieutwierdzonego złącza w rurociągu wymagającym utwierdzenia osiowego. Problemów tych można uniknąć, gdy instalator traktuje złącze mechaniczne jako zespół precyzyjny, a nie zacisk.

Kupując sprzęgła mechaniczne od producenta, zapytaj o dokładny zakres grubości ścianek, specyfikację momentu obrotowego, rodzaj uszczelki i certyfikat próby ciśnieniowej. Dostawca, który nie może odpowiedzieć na te cztery pytania, nie podaje wystarczających informacji, aby zapewnić bezpieczną instalację.

Lista kontrolna doboru łącznika mechanicznego do rury HDPE

Krótka lista kontrolna pomaga zespołom inżynierskim porównywać oferty bez polegania na nazwach marek lub niejasnych opisach. Na te same pytania należy odpowiedzieć w przypadku każdego sprzęgła mechanicznego, zanim zostanie ono zatwierdzone do projektu.

• Średnica zewnętrzna rury i grubość ścianki: Dopasuj łącznik do dokładnego wymiaru rury PE, a nie tylko do średnicy DN.
• Klasa ciśnienia: Potwierdzić, że ciśnienie znamionowe sprzęgła jest równe lub wyższe od wymaganego ciśnienia roboczego w rzeczywistej temperaturze roboczej.
• Rezystancja obciążenia końcowego: Ustalić, czy sprzęgło jest utwierdzone i czy nadal konieczne jest blokowanie ciągu.
• Kompatybilność uszczelek: Sprawdź, czy elastomer jest zgodny z płynem, temperaturą i narażeniem na substancje chemiczne.
• Miejsce do montażu: Sprawdź, czy załoga może dosięgnąć śrub lub nakrętek i użyj klucza dynamometrycznego wokół zainstalowanej rury.
• Kontrola i testowanie: Potwierdzić, że do każdej partii dołączono oznakowanie łącznika, protokoły testów i dokumentację montażową.
